NCH型 100V-350Wシリーズ

NCヒーター使用用途


・表面実装タイプ部品のハンダ付
・熱収縮チューブの熱源
・熱可塑性樹脂のカシメの熱源に
・製罐の印刷前の予熱に
・空芯コイル等巻線機の熱融着線加熱
・接着剤の加熱乾燥
・医療器部品の銀ロウ付
・液剤の加熱


※NCHシリーズは小容量はAC100V-100Wより大容量、AC200V-3KWまで、ご希望のヒーター容量(W)、外形、その他指定寸法、材質、ガラス管形状をご指示いただければ1本より作製いたします。

CERAMIC BACE NCH-ⅠN(100/350)

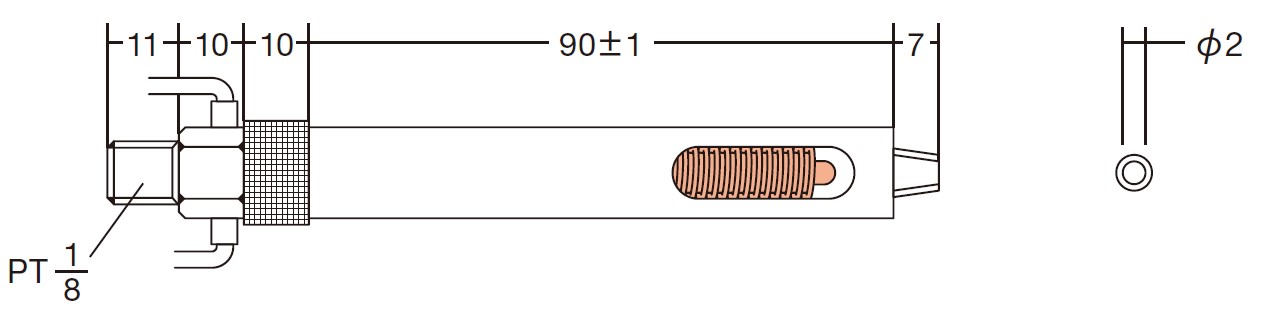

CERAMIC BACE NCH-ⅠN(100/350) 寸法図


CERAMIC BACE NCH-ⅡN(100/350)


CERAMIC BACE NCH-ⅡN(100/350) 寸法図


CERAMIC BACE NCH-ⅢN(100/350)


CERAMIC BACE NCH-ⅢN(100/350) 寸法図


SUS BASE&LONG,MIDDLE SHEATH NCH-ⅠML(100/350)


SUS BASE&LONG,MIDDLE SHEATH NCH-ⅠML(100/350) 寸法図


SUS BASE&LONG,MIDDLE SHEATH NCH-ⅡML(100/350)


SUS BASE&LONG,MIDDLE SHEATH NCH-ⅡML(100/350) 寸法図


SUS BASE&LONG,MIDDLE SHEATH NCH-ⅢML(100/350)


SUS BASE&LONG,MIDDLE SHEATH NCH-ⅢML(100/350) 寸法図


SUS BASE&SHORT SHEATH NCH-ⅠMS(100/350)


SUS BASE&SHORT SHEATH NCH-ⅠMS(100/350) 寸法図


SUS BASE&SHORT SHEATH NCH-ⅡMS(100/350)


SUS BASE&SHORT SHEATH NCH-ⅡMS(100/350) 寸法図


SUS BASE&SHORT SHEATH NCH-ⅢMS(100/350)


SUS BASE&SHORT SHEATH NCH-ⅢMS(100/350) 寸法図


注意事項

■エアー、ガスの配管に関して
NCヒーターをご利用いただくにあたり、工場配管エアーまたは、ボンベ等を減圧し、流量制御しご利用いただく必要があります。

■電源電圧に関して
電源電圧は定格電圧でご利用の場合は、電圧調整器は不要ですが(電気容量に対しての最低流量は必ずお守りください)一般的には電圧調整器にて温度の可変を行ってください。

■使用上のご注意
・流体にはエアーまたは不活性ガス(N2,Ar他)をご使用ください(可燃性ガスは不可)
・コンプレッサー使用の場合は油水は必ずフィルターで除去してください
・通電時は必ず流体が流れる様、流体ON→電源ON→電源OFF→流体ONのルーチンを構築してください
・使用最低流量は(例 100V-350Wで15l/min以上)各種によって異なります。低流量の場合はご確認ください
